Volcano 0.6 mm y Chimera.

Volcano 0.6 mm y Chimera.

Ultimas pruebas con Volcano 0.6 mm, estamos imprimiendo el gorro de la Luna pongo link más abajo.

Esta última prueba menos puesto Raft por hacer pruebas, yo solo lo utiliza en piezas con ABS.

El gorro ha sido con Volcano 0.6 mm a capas de 0.40 mm, la velocidad de impresión ha sido 35mm/s perímetro, Rellenos 40 mm/s y Travel de 130 mm/s la máquina ha trabajado muy bien y en 4 horas tenemos el gorro en la mano. Todo esto con una retracción de 0.6 mm a 30mm/s para sistemas de empuje directo, por bowden sumar unos 1.8 mm por cada 100 mm de tubo de teflón.

 Pinchar para ampliar la imagen:

También estamos probando Chimera de E3d, el funcionamiento es muy preciso y fiable ahora estamos trabajando con los perfiles de impresión, siempre digo que con un hardware fiable pasa a segundo plano y podemos trabajar en el laminador para mejorar.

Estamos preparando un post con nuestra experiencias con Chimera, doble V6 y Diamond porque creo que cada uno es para un uso distinto de imprimir que para mí es;  Impresión 3d a color y impresión 3d Técnica.

Luna:  http://www.thingiverse.com/thing:53899

Aria dos colores design Loubie: http://www.thingiverse.com/thing:767823

Ganador del sorteo de Navidad.

¡Por fin llegó el momento esperado! Aquí tengo el ganador del premio sorteado del Blog.

Nos enviaron 86 correos para participar, lo primero daros las gracias por animaros a participar el año que viene trabajaremos para que sean mejores, muchos mail nos dais ánimos y lo agradecimos mucho en cuanto tengamos un hueco os doy las gracias y feliz Navidad a todos.

Y mucho más...

Al tema el ganador del Pack “Pruebas Indalo3D” que contiene:

-Una punta de acero 1.75 mm E3d para filamentos abrasivos.

         Filamentos de 1.75 mm:

-1 Kilo PLA Amarillo Dorado Esun premiun.

-150 g. de XT-CF20 Negro mate de ColorFabb.

-100 g. de Nylon PA 12 E3D

-100 g.Flex-PolyEster (Shore) E3D

-100 g. de Scaffold E3d

-150 g.  Wood Esun de fácil impresión.

-100 g.de ABS PRO Negro de Form Futura.

-100 g. de  PLA Blanco Natural ColorFilia.

-100 g. de Fluorescente Esun

-100 g. de Flex Esun Blanco.

-100 g.Mix Esun ( PVA, Clening,ABS, HIPS,PLA)

-100 g de Filaflex Azul.

-100 g PLA Negro mate Premiun Bq

-100 g de PVA soluble Esun

-100 g de PLA Blaco Natural SmartMaterial

-50 g. Bronce Esum.

-50 g. Magnético de Proto-Pasta.

- 3 piezas de muestra de calibraciones,  que son las piezas que  aconsejamos para probar filamentos, Aria, 3dBenchy y Ultimaker robot.

Y el ganador sorteado en una cafetería y por listado de cada correo por numeros y con ayuda del señor camarero  que dijo un número de la lista con los nombres ocultos,  el método es cutre pero imparcial :) y es!!!!

                                           ¡¡¡Sergio Peciña!!!

Felicidades Sergio y me pongo en contacto.

A todos feliz Navidad y Make...

¡¡¡Recién llegado!!! PC-ASB

¡¡¡Recién llegado!!! Policarbonato ABS  PC-ABS de Proto-Pasta.

El policarbonato-ABS (PC-ABS) de la aleación es un material muy resistente diseñado para partes fuertes y resistentes ya os contare.

Una buena prueba puede ser imprimir XT-20CF (Relleno) envuelto en PC-ABS, es difícil pero en fracasos no me gana nadie ;) Con los nuevos filamentos se abre otro campo nuevo creo, la mezcla de materiales entre sí para mejorar funcionalidades de las piezas impresas mediante mezcla de filamento, pudiendo poner en los perímetros un tipo de material y el relleno otro. Hace unos días imprimimos un extrusor con 3 mm en la base de XT-CF20 y lo demás en PLA, quedo muy duro y resiste un poco más al calor del motor.

¡¡¡¡Y mañana sorteo!!!! que la fuerza os acompañe que hoy es el día.

Volcano 0.60 mm, pruebas.

Hoy seguimos con Volcano 0.6 mm, esta vez queremos un buen acabado y hemos puesto una capa de 0.30 mm, la pieza tiene muchos voladizos por eso hemos puesto 0.30 mm para no poner soporte, para una capa más grande este tipo de pieza sería necesario y no quedaría fino por eso he puesto una capa baja para hacer voladizos de 70 grados o más de inclinación sin marcar la pieza con soportes.

El filamento es PLA fluorescente de Esun es fácil de imprimir, en Volcano 0.6 mm una buena temperatura son 192 grados a 30 mm/s perímetros se voy más rápido las capas no se solidifican lo suficiente  y cuando vuelve la boquilla a depositar material la capa es un fluido casi y se pierde mucha resolución (la luna esta hueca por dentro),  esta configuración para piezas con muchos voladizos nos puede valer pero si tuviera que hacer una caja cuadrada con rellenos , la configuración sería muy distinta pudiendo imprimir a 80 mm/s los perímetros y 90 mm/s los rellenos sin perder casi nada de resolución de la piezas . Por eso no me gusta pasar perfiles de impresión, un buen perfil puede ser optimo para un tipo de pieza pero para otra pieza puede ser una pesadilla. ¡¡¡No seáis estáticos!!! Dinámico suena mejor… ;)

También hemos incorporado un nuevo doble fusor al taller Chimera de E3d , un doble fusor muy avanzado por su versatilidad en su uso. Nosotros lo vamos a montar con bloque V6 y boquillas de 0.4 mm y 0.6 mm para soportes y rellenos rápidos.  Es compatible con Volcano y en breve lo montaremos en Chimera ya os contare….

Montaje. wiki Chimera E3D

 Imagenes de chimera: vamos a utilizar estas piezas, las puedes encontrar aquí.

Chimera E3d --Diamond RepRapMe

Podeis dejaqr nuestra opinión en los comentarios.

Perfiles para Volcano 0.6 mm y ampliacion del sorteo de Navidad.

 He puesto unos perfiles para empezar con Volcano, pero aconsejo hacer tus propio perfiles para Slir3r en Repetier segun tu máquina y filamento, haremos todo lo posible para que sea así. También tenemos Cura que es un poco más facil y para empezar con Volcano os puede ayudar.

Los perfiles los iremos completando con distintas boquillas, materiales y marcas. Link

El sorteo de Navidad lo hemos ampliado de 1 kilo a dos 2 kilos de filamentos especiales con la boquilla de acero, gracias a la colaboración de Impresoras3d.com. El día 19 hacemos el sorteo,  apúntate en Indalo3d@gmail.com


Volcano, toma de contacto.

Esto es una primera toma de contacto con volcano, esta impresión es un poco lenta pero con buenos resultados y gran fiabilidad, esto es un taller cutre de I+D de impresión 3D pero en un servicio de impresión profesional seria fiable y con buenos precios al público por tener un índice de error de impresión muy bajo, lo cuál podría abaratar los precios finales.  Puesto con Volcano los tiempos los reducimos notablemente en piezas grandes.

Este caso es filamento termo sensible y cambia de color según la temperatura de Azul a blanco. Por dar una aplicación funcional a la pieza, hemos hecho un patito para que cambie de color cuando el agua de la bañera está caliente. Veremos los resultados.

Pruebas con filamento termo sensible de Esun CCT 1.75 mm, con agua caliente se pone blanca y con agua fría se pose azul. Se imprime igual que el PLA normal entre 192 y 210 grados. Este  patito ha sido con Volcano 0.6 mm a capas de 0.30 mm a 10% 4 horas.

Estoy preparando perfiles de impresión pero siempre aconsejo hacerlos tu mismo, y entender un poco más la lógica del laminador y como ayudar a optimizar la impresión.

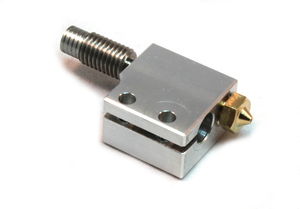

Volcano de E3d- Fusor de alto rendimiento.

  Volcano de E3d- Fusor de alto rendimiento.

¿Que es Volcano?

Vamos a publicar una serie de post dedicados al fusor de alto rendimiento Volcano de la empresa Inglesa E3D dirigido para impresoras 3d de bajo coste.

E3D Volcano 0.6 mm

La impresión 3d  de bajo coste cada día avanza más en sus procesos, mejorando los acabados y con materiales cada vez más técnicos,  pero hay que reconocer que sigue siendo lenta en piezas grandes y seguimos esperando horas hasta tener la pieza en la mano y piezas más grandes llevan días.

Yo creo que para dar otro paso en impresión 3d RepRap de bajo coste y estar en más campos productivos estos tiempos son inviables, os digo un caso hecho aquí en el taller de Indalo3D hace casi un año: Zapatillas de Recreus con FilaFlex.

1-Zapatilla derecha: Boquilla 0.4 mm a 0.20 mm de capa 20% de densidad un numero 42 (350 mm), en unas 52 horas aproximadamente hace 10 meses.   ( Make)

2-Zapatilla izquierda: Volcano 0.8 mm a capas 0.40 mm 20% de densidad un numero 42 en 9 horas, la máquina ni se "despeinó" ;)

Uno de mis objetivos es hacer cosas 100% funcionales, vamos a suponer que llegáramos a imprimir estas zapatillas 100% funcionales (lo son casi), no podríamos poner una zapatería con zapatos  personalizados porque en el primer caso las zapatillas por muy impresas en 3d que estén 52 horas es una locura, en cambio en 7 o 9 horas podrías tenerlas, en este caso sería más realista por temas técnicos, un menor tiempo de entrega y un menor desgaste general de la máquina.



El lanzamiento de Volcano para mi fue un escándalo ;) se me iluminó la cara y mi trabajo en impresión 3d cambió. Hemos explorado nuevos campos muy prometedores y ya podemos imprimir más rápido, más fuerte y mas grande, os pondré lo que imprimamos con Volcano, en mini post con consejos, configuraciones, fotos y videos.

       ------------------------------------------------------------------------

   Volcano:

Volcano proporciona un gran flujo de material fundido de manera muy precisa, lo cuál aumenta la cantidad de material que puede procesar el fusor pudiendo configurar alturas de capas de hasta un 1 mm.

La configuración de volcano:Wiki de E3D

- Para los que utilizamos V6 de E3D tenemos que tener en cuenta que Volcano es 10 mm mas largo y que deberemos desplazar el endstop del eje Z  10 mm mas de recorrido.

- El pack de Volcano viene con 4 boquillas de 0.6 mm (sin marcar), 0.8mm (lleva una marca un punto), 1 mm (dos puntos), 1.2 mm (tres puntos) y también hay una boquilla de 0.4 mm para volcano (cuatro puntos) que se vende aparte.

- El montaje del bárrel con la boquilla se hace de la misma manera que con el V6 para evitar fugas, también puedes leer este post del montaje de V6 e3d.

-La retracción de 0.2 a 0.6 en directo y en bowden leer post de V6, es casi igual que con V6.

- Las velocidades para el laminador depende mucho la boquilla y la capa que configuremos, por ejemplo con boquilla de 0.60 mm a capas de 0.25 mm puedes imprimir los perímetros a 50 mm/s y los rellenos a 75 mm/s sin problemas y más según la pieza pero si eliges una boquilla de 1.2 mm a capas de 1 mm, no aconsejo imprimir a más de 20 mm/s a los rellenos a 30 mm/s, aún así la cantidad de material depositado por cada mm recorrido por el fusor es tremenda.  La máquina va sin prisas pero el rollo vuela.

- Otro consejo es empezar sin grandes velocidades y asegurar que las capas queden bien, así podremos ir aumentando la velocidad hasta ver un límite aceptable y fiable para imprimir.

Esta semana vamos a publicar post con configuraciones, videos y perfiles para descargar. Vamos hacer piezas con las 4 boquillas de volcano.
